Förstå stålkonstruktionskomponenter: Klassificering av bärande och stabilitetselement

Sammantaget kan stålkonstruktionskomponenter delas in i fyra huvudkategorier efter konstruktionssammansättning: primära bärande delar, stöd- och stabilitetsdelar, sekundära och fästa komponenter, såväl som anslutningar och konstruktionsdelar. Denna session täcker huvudsakligen de två första kategorierna.

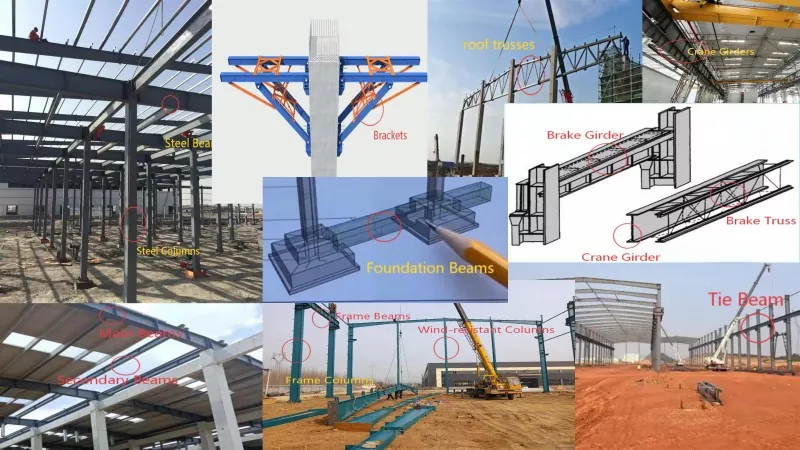

Primära bärande delar inkluderar stålpelare, stålbalkar, fackverk, konsoler, takstolar, kranbalkar, bromsbalkar, bromsfackverk, vindbeständiga pelare, rambalkar, rampelare, sekundära balkar, huvudbalkar, dragbalkar och grundbalkar. En truss består vidare av toppackord, bottenackord och webbmedlemmar. Som kärnan i skelettetstålkonstruktionssystem, primära lastbärande delar bär strukturens huvudbelastningar och överför dem till fundamentet. Deras tillverkningskvalitet och monteringsnoggrannhet avgör direkt säkerheten och stabiliteten för hela strukturen.

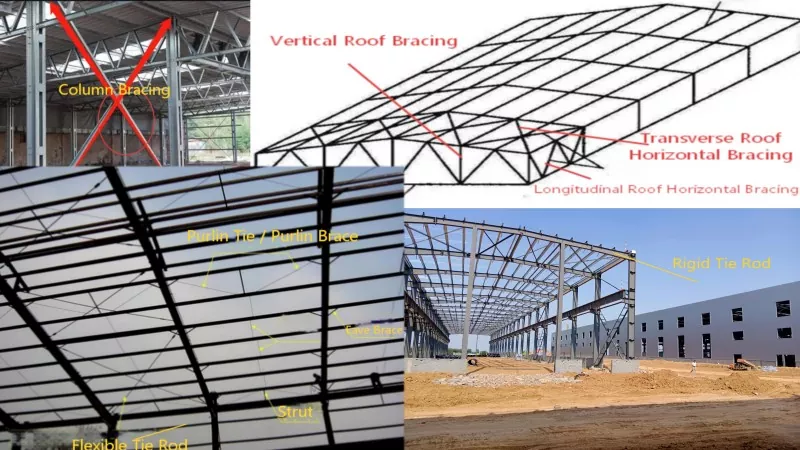

Stag- och stabilitetselement består av pelarstag, takstag, vertikala takstag, längsgående horisontella stag, tvärgående horisontella stag, takfotsstag, styva dragstänger, flexibla dragstag, stag och stag. Stag- och stabilitetselement bär inte direkt stora vertikala belastningar, men de fungerar ändå för att garantera strukturens totala stabilitet, överföra horisontella belastningar, minska den effektiva längden av strukturella element och förhindra strukturell instabilitet.

Denna session introducerar primära lastbärande delar och stöd- och stabilitetsdelar. Nästa session kommer att fortsätta att utveckla de fullständiga detaljerna för sekundära och fästa komponenter (inklusive räfflor, väggramar, monitorramar, trappplattformar, räcken, etc.) samt anslutningar och strukturella beslag (inklusive kilplattor, förstyvningar, bultar, klippreglar, inbäddade delar, etc.). Håll ögonen öppna.
