Komplett guide till stålkonstruktionskomponenter: Sekundära delar och anslutningsdetaljer

Förra numret illustrerade detaljerna och layoutritningarna av primära bärande delar och stöd- och stabilitetsdelar blandstålkonstruktionkomponenter. Denna session fortsätter med introduktionen av sekundära och bifogade komponenter samt anslutningar och strukturella beslag. Nedan finns beskrivningar av typiska layoutpositioner och kompletta listor över varje komponent i stålbyggnader.

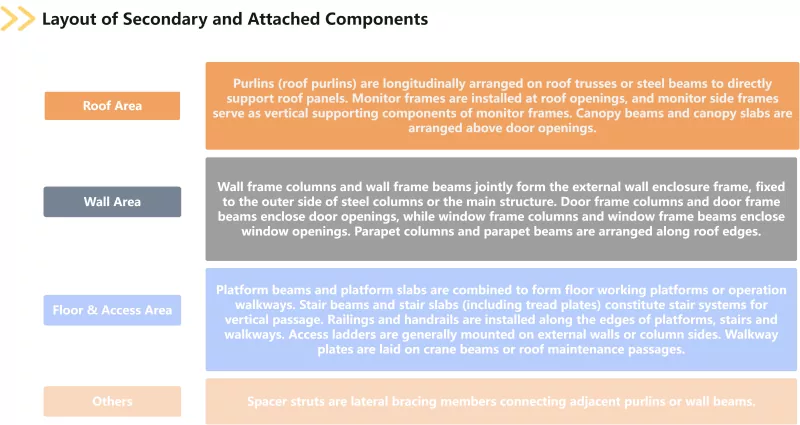

Sekundära och bifogade komponenter inkluderar räfflor, väggrampelare, väggramsbalkar, bildskärmsramar, bildskärmssidoramar, trappbalkar, trappplattor, plattformsbalkar, plattformsplattor, räcken, ledstänger, åtkomststegar, gångvägsplattor och distansbalkar, dörrkarmpelare, dörrkarmsbalkar, fönsterramsbalkar, fönsterramsbalkar, fönsterkarmbalkar, parametrar pelare och bröstbalkar. Gånglister är uppdelade i taklister och vägglister, medan trappplattor täcker slitplåtar. Att utföra byggnadsfunktioner såsom inhägnad, passage, dagsljus och ventilation, sekundära och fästa komponenter överför vindlast, snölast och andra laster till huvudkonstruktionen. De är oumbärliga delar som säkerställer integriteten och servicefunktionerna hos stålbyggnader.

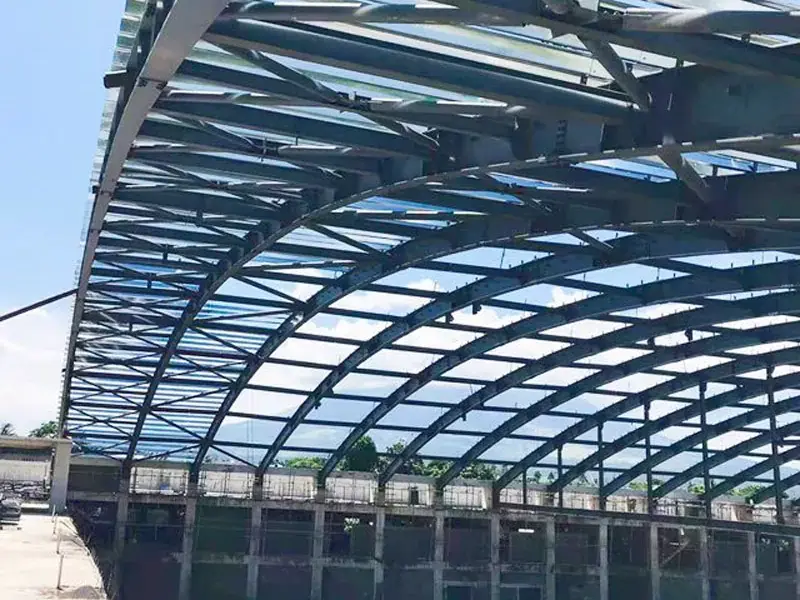

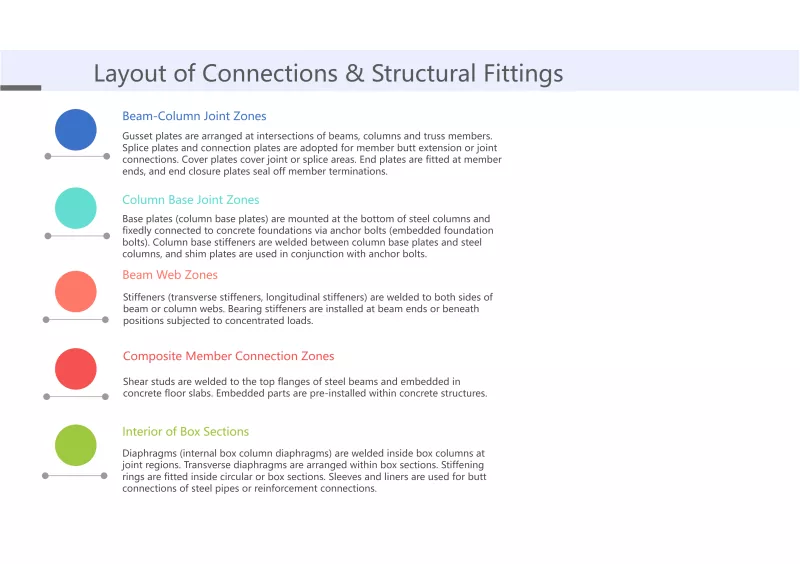

Anslutningar och konstruktionsbeslag består av kilplåtar, förstyvningar, lagerförstyvningar, mellanläggsplattor, anslutningsplåtar, skarvplåtar, täckplåtar, ändförslutningsplåtar, gavelplåtar, bottenplåtar, pelarbasförstyvningar, pelarförankringsbultar, höghållfasta bultar, ordinära bultar, skruvdelar, skruvdelar, bultar, förstyvningsringar, membran och tvärgående membran. Förstyvningar indelas i tvärgående förstyvningar och längsgående förstyvningar; basplattor inkluderar kolumnbasplattor; kolumnförankringsbultar är också kända som inbäddade fundamentbultar; skjuvbultar kallas också dubbkopplingar; membran täcker inre membran för lådpelare. Som en vital kategori avstålkonstruktionkomponenter, anslutningar och konstruktionsdelar avgör direkt om alla bärande delar kan samordnas effektivt och om lastöverföringsvägen är kontinuerlig och tillförlitlig.

Hittills har de fyra huvudkategorierna av stålkonstruktionskomponenter klassificerade efter konstruktionssammansättning alla sorterats bort. Samtliga ovanstående komponenter är ritade på konstruktionsritningar av stålbyggnader, inkluderade i kraftanalys i konstruktionsberäkningsrapporter och bibehålls permanent i de färdigställda konstruktionerna. Kombinationen av komponenter varierar med olika projekttyper. En korrekt förståelse av den funktionella positioneringen och layoutlogiken för varje typ av komponent är en förutsättning för att sammanställa noggranna kvantitetsräkningar och rimligt fastställa heltäckande enhetspriser, samt grunden för att säkerställa att designavsikten med stålkonstruktioner kan omvandlas till säkra och pålitliga fysiska byggnader.
