Hur mycket vet du om dessa stålkonstruktionsformer?

När vi täckte de fyra vanliga kärnsystemen istålkonstruktionindustrin förra gången kommer EHSS att fortsätta att ta dig att utforska stålkonstruktioner i detta nummer. I moderna byggnader, med växande strukturell komplexitet och lastbärande krav, har strukturella former som gallerskal, hängkablar, balksträngskonstruktioner och betongfyllda stålrör använts i stor utsträckning. Stålkonstruktionstyperna som introduceras i det här numret är alla vanliga inom teknik med mogna tekniska system och motsvarande stödjande standarder, som dominerar sina respektive segmenterade områden.

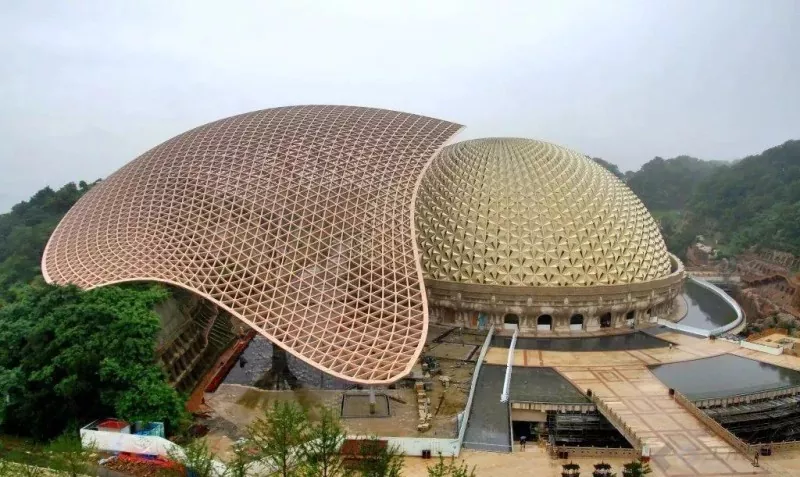

Latticed skalstruktur, som namnet antyder, är en krökt rutnätsstruktur som liknar ett äggskal. Dess kärnfunktion ligger i förmågan att forma krökta former med stora spann som kupoler och bågar. Med elegant utseende och effektiv kraftupptagning används den i stor utsträckning i stora gymnastiksalar, utställningscenter, planetarier och botaniska växthus.

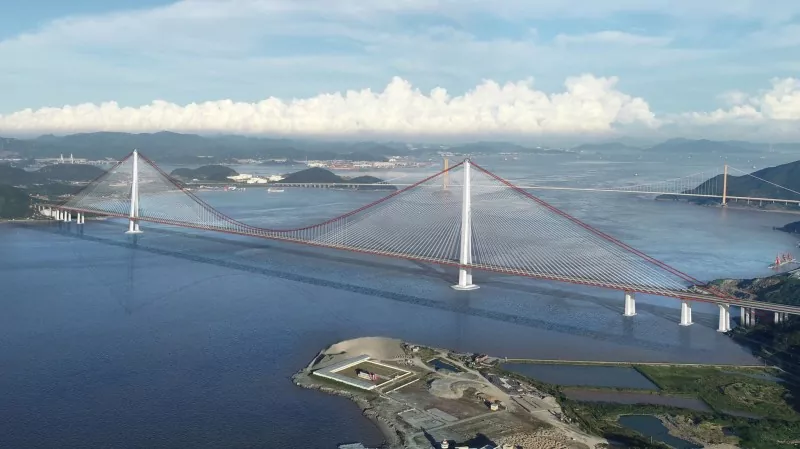

Upphängningskonstruktioner tar höghållfasta stålkablar som kärnkomponenter och realiserar stora spännvidder genom att utnyttja kablarnas dragegenskaper. De har extremt stor spännkapacitet, lätt egenvikt och låg stålförbrukning och används främst för hängbroar, stora arenor, flygplatsterminaler och andra projekt.

Kabelmembranstruktur är den vanligaste och mest använda typen bland alla membranstrukturer, sammansatt av membranmaterial tillsammans med stålkomponenter eller stålramverk. Membrantygerna är vanligtvis belagda med PTFE eller PVC. Med låg vikt, hög hållfasthet och stor flexibilitet för att forma komplexa krökta ytor i fri form, används den ofta för baldakiner, landskapsinstallationer, tullstationer och uppblåsbara arenor.

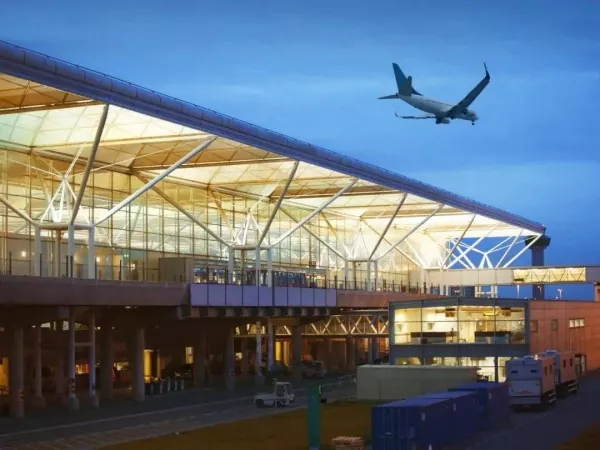

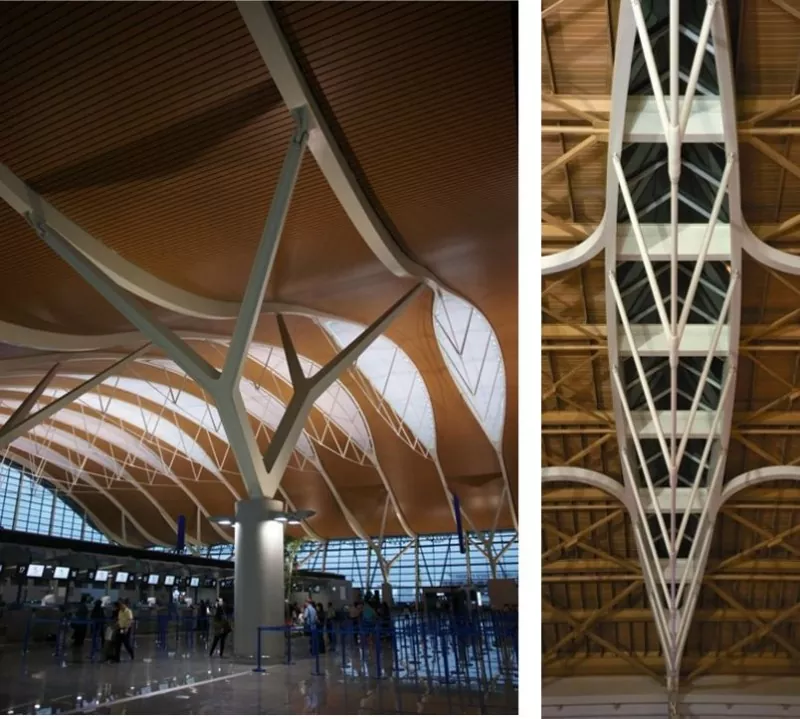

Strängstödd struktur är sammansatt av styva övre kordor och flexibla undre stålkablar sammankopplade med stag, där de styva övre kordorna mestadels är stålbalkar eller fackverk, så det kan också tolkas som en struktur som bildas genom att förbinda stålbalkar eller takstolar med stålkablar genom stag. Balksträngstrukturen är den vanligaste och vanligaste formen av detta struktursystem med solida banstålbalkar som dess övre komponenter. Med självjämvikt och utmärkt spännkapacitet, appliceras strängstödda strukturer huvudsakligen på långa tak och flygplatsterminaler.

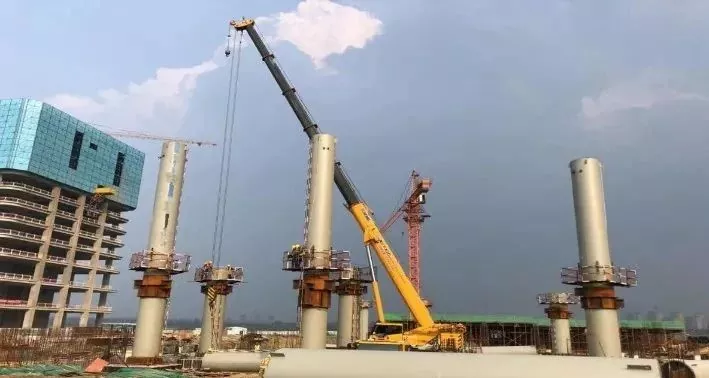

Betongfylld stålrörskonstruktion hänvisar till en struktur med betongfylld inuti stålrör för att avsevärt förbättra bärighet och duktilitet. Den har hög bärförmåga och gynnsam duktilitet och används huvudsakligen som kompressionselement i superhöga byggnadspelare, bågbroar och långa konstruktioner.

Portalramarna, stålramarna, stålfackverken och gallerkonstruktionerna som nämndes i föregående nummer har den största marknadsvolymen och de mest universella tillämpningsscenarierna, och fungerar som de bästa valen för små och medelstora fabriker, höghus och konventionella tak med stor spännvidd. Däremot är de gallrade skalen, upphängningsstrukturerna, kabelmembranstrukturerna, balksträngsstrukturerna och betongfyllda stålrörsstrukturerna som behandlas i detta nummer specialiserade delsystem som är skräddarsydda för scenarier som involverar speciella spännvidder, superhöghus, lättviktsinneslutningar och kompositspänningsförhållanden, och de representerar också vanliga och populära stålkonstruktionssystem idag.

Allastålkonstruktionssystemsom omfattas av de två omgångarna har distinkta fördelar och kompletterar varandra och bildar tillsammans ett komplett tekniskt spektrum för nuvarande stålkonstruktionskonstruktion. Specifikt lägger stålramsstrukturen grunden för den stagna stålramstrukturen; gitterskal och rymdnät faller båda in i kategorin rumsliga rutnätsstrukturer som parallella former; upphängnings-, kabelmembran- och strängstödda strukturer kan kombineras med takstolar och galler för att bilda system med långa spann; kallformade tunnväggiga stålkonstruktioner används huvudsakligen i lätta stålkonstruktionssystem; och betongfyllda stålrörskonstruktioner hör till bärande bärsystem av stålbetongkomposit.

Vid val av konstruktionstyper för praktiska projekt ska en omfattande utvärdering göras baserad på byggnadsfunktioner, spännförhållanden, ekonomiska indikatorer och krav på byggplan för att fastställa den optimala lösningen. Håll ögonen öppnaEHSSofficiella kanaler för mer professionella tekniska uppdateringar av stålkonstruktioner. Med 21 års engagemang för tillverkning och installation av stålkonstruktioner, levererar vi teknisk support i hela processen för dina projekt med gedigen professionell kapacitet.
