Stålkonstruktioner med stora spann för stadion

The Large Span Steel Structures for Stadium är kärntekniken i konstruktionen av moderna sportarenor. Med våra enastående tekniska kapaciteter erbjuder vi den perfekta lösningen som kombinerar ultimat tillförlitlighet, visuell uttrycksfullhet och ekonomi för att täcka stora utrymmen.

Varför välja stålkonstruktioner för att uppnå stora spännvidder? Tack vare det utmärkta förhållandet mellan hållfasthet och vikt av stål i stålkonstruktioner kan komponenterna bibehålla lätthet samtidigt som de har utmärkt bärförmåga, vilket gör det till det mest idealiska materialet för att uppnå barriärfria utrymmen på hundra meters nivå. Strukturella komponenter kan förtillverkas med hög precision i fabriken och monteras effektivt på plats. Denna modell kan avsevärt förkorta byggtiden, effektivt förbättra projektets kvalitet och kontrollera kostnaderna. Stålets enastående bearbetningsprestanda kan exakt uppnå olika komplexa geometriska former, allt från eleganta bågar till invecklade rumsliga rutnät, vilket hjälper arkitekter att förverkliga landmärken designvisioner.

Produktdetaljer

The Large Span Steel Structures for Stadium är ett komplext systematiskt projekt, och dess framgång beror på framåtblickande planering, innovativ design och exakt konstruktion. Med sin djupgående ansamling inom detta område kommer EIHE att reda ut nyckeldetaljerna för dig för att säkerställa kvaliteten på projektet.

Efter att laget har slutfört kommunikationen med kunden är det första steget för ingenjörsteamet att designa utseendet, den interna strukturen och specifika dimensioner för varje komponent i arenan. I det inledande skedet av konstruktionen måste ankarbultar användas som kopplingspunkter mellan fundamentet och stålkonstruktionen. Den struktur som vanligtvis används i arenor med stora spann är fackverksstruktur, som är mycket stabil och har en hög utrymmesutnyttjandegrad. EIHE betonar särskilt designen av anslutningsnoder. Dessa "konstruktionsfogar" har beräknats och optimerats exakt, och de är nyckeln till att säkerställa övergripande styvhet och säkerhet.

Vi håller fast vid konceptet prefabricering. Stålkonstruktioner tillverkas med hög precision i digitala fabriker, vilket säkerställer kvalitet från källan och förkortar byggtiden. Under monterings- och installationsprocessen på plats säkerställer vi precision på millimeternivå med vårt utsökta hantverk och strikta processkontroll. För komplexa projekt tillämpar vi vetenskapligt tillfälliga stödsystem för att säkerställa säkerheten för den övergripande strukturen innan den stängs.

EIHE väljer exakt höghållfast stål av olika kvaliteter baserat på strukturell spänning och servicemiljö för att uppnå en balans mellan säkerhet och ekonomi. Vi erbjuder en mängd avancerade ytbehandlings- och rostskyddsbeläggningslösningar, som avsevärt förbättrar strukturernas hållbarhet och minskar underhållskostnaderna under hela deras livscykel.

Produktfodral

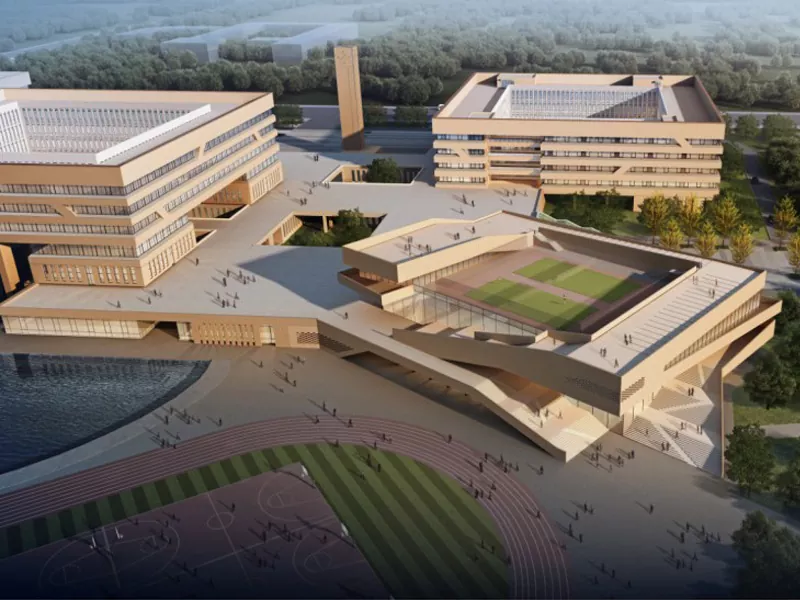

Stadion har en total byggyta på 6 139 kvadratmeter, med en våning över marken och vissa delar har två våningar. Den är 19,8 meter hög och fungerar främst som idrottsplats och tillhörande byggnader. Den har en stålramskonstruktion, med taket med stora stålfackverk och platsgjuten betong. Bland dem är fribärarbalken 36 meter lång, med en balksektion på 3 meter. Varje fackverk väger upp till 67 ton och den totala stålförbrukningen är 1 800 ton. Detta projekt är ett fribärande utrymmessystem med stor spännvidd av stålkonstruktioner med högt utrymme inomhus och inga pelare, vilket ger en bredare visuell effekt för storskaliga tävlingsevenemang. Detta projekt är det första prefabricerade gymnastiksalen i stålkonstruktioner i staden Qingdao, med en monteringsgrad på 68 %. Den arkitektoniska designen utnyttjar på ett genialiskt sätt terrängens höjdskillnad, som liknar ett schackpjäs integrerat i hela campusbyggnaden, vilket uppnår en perfekt enhet.
