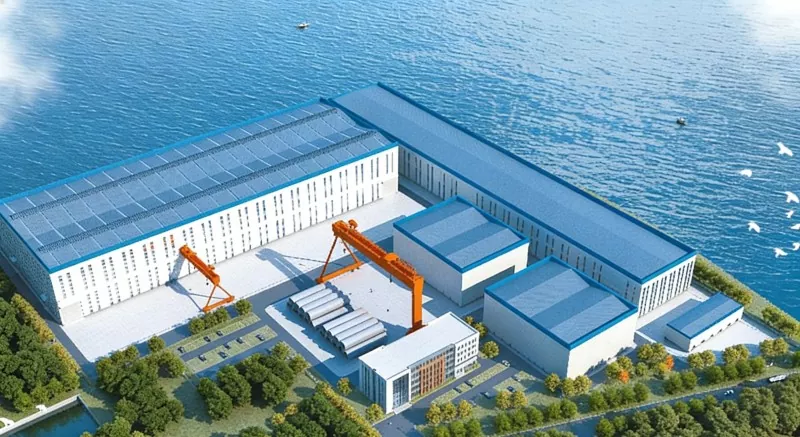

Stålkonstruktion offshore vindkraftsfabrik

Byggnader av havsbaserade vindkraftsfabriker av stålkonstruktion avser tunga industrifabriker som är särskilt utformade för tillverkning av havsbaserad vindkraftsutrustning. Deras huvudsakliga struktur är gjord av stål, och de är vanligtvis placerade vid kusthamnar eller hamnar för att möta produktion, montering och transportbehov av extremt stora och tunga komponenter.

Vår kinesiska fabrik har tillhandahållit stålkonstruktionslösningar för flera havsbaserade vindkraftsprojekt och är en av de högkvalitativa stålkonstruktionsleverantörerna i Kina.

Strukturell form

● Tung stålfackverksstruktur: Detta är den vanligaste strukturformen.

● Tung portalram: Lämplig för allmän tillverkning eller monteringsverkstäder.

● l Stålfackverks- och nätramstrukturer: Används för fabriker med extremt stor spännvidd eller specialiserade funktioner.

Korrosionsbeständighet och vindbeständig design

● Korrosionsskyddssystem: Eftersom dessa industribyggnader är byggda nära havet är den omgivande miljön relativt fuktig och det finns mer extrema väderförhållanden. Ytbehandlingen av stål antar ett kraftigt korrosionsskyddande beläggningssystem.

● Vindmotstånd: Själva byggnaden måste utformas enligt vindlaststandarderna på 50 eller 100 år en gång i sekel i kustområden för att säkerställa strukturell säkerhet i extrema väderförhållanden.

Produktens strukturella komponenter

Huvudstruktur

● Vanligtvis används gallerstålpelare. För havsbaserad vindkraftsfabrik av stålstruktur med stor höjd och tungt krantonnage, har gallerstålpelare större böjhållfasthet och kan bära vikten av pelarkranen.

Kranbalksystem

● Kranbalkar använder vanligtvis höghållfasta svetsade I-balkar med massiv väv, med sträckgränsen som ofta når 355Pa eller 390Pa.

Stödsystem

● Mellanpelarstöd kan tillverkas av H-format stål, vinkelstål och runda rör, vanligtvis i X-form.

● Horisontella stöd kommer att anordnas på taket för att överföra takets horisontella kraft.

● Systemet är vanligtvis anordnat högst upp på pelarna i syfte att skydda stabiliteten av krafterna mellan stålramarna.

Kapslingsstruktur

● Stålar använder vanligen högfrekvenssvetsat H-format stål eller C-format stål.

● Väggbalkar är för det mesta H-formade stål eller stora C-formade stål, och är anslutna genom glidning för att anpassa sig till den laterala deformationen av huvudkonstruktionen under vindbelastning eller temperatureffekter.

Parameter (specifikation)

Produktfodral

Lishans stora megawatt havsbaserad vindkraftprojekt, som deltogs gemensamt av EIHE Steel Structure, är det största enskilt havsbaserade vindkraftsprojektet med prisparitet i Kina och det största havsbaserade vindkraftklustret i norra Kina. Det är beläget i det södra havsområdet i Lishan City, Weihai City, Shandong-provinsen. Hela projektet är uppdelat i två oberoende platser, U1 och U2, med en total installerad effekt på 150 megawatt (1,5 GW).
