Vilka är de fyra vanliga kärnsystemen i stålkonstruktioner?

Numera,stålkonstruktiontekniken har mognat. Vi använder lämpliga strukturella system för att möta olika konstruktionskrav, och det finns fyra huvudtyper: portalramstruktur, ramstruktur, stålfackverksstruktur och rymdgallerstruktur.

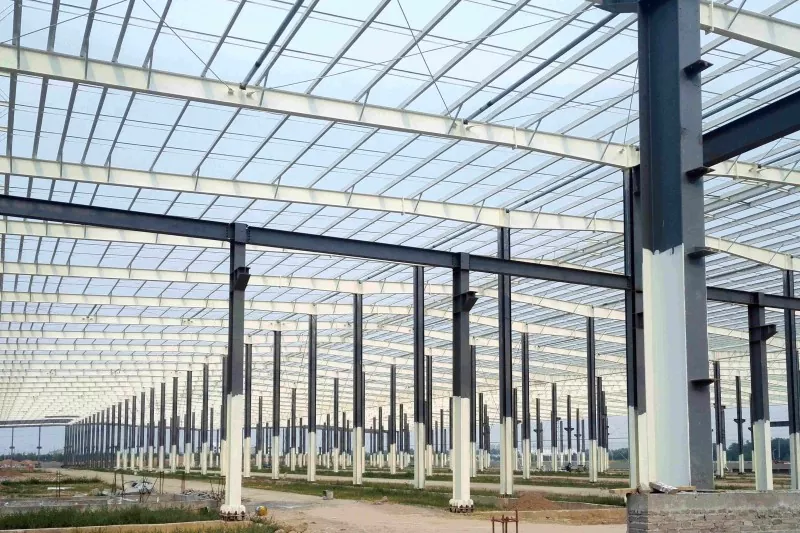

Portal ram

Portalstommen är den mest typiska konstruktionsformen för verkstadsbyggnader av lätt stål. Den bildar en grindformad ram genom styva förbindelser mellan stålpelare och lutande rambalkar med en tydlig och okomplicerad kraftöverföringsbana. Med ekonomisk stålförbrukning, snabb konstruktionshastighet och enkelt utseende, är den tillämpbar på industriverkstäder, logistiklager, distributionscenter, kommersiella utställningshallar, små arenor och andra byggnader.

Ramstruktur

Ramstrukturen består av stålbalkar och stålpelare förbundna med styva fogar och är ett av de vanligaste konstruktionssystemen för höghus och superhöghus. Den stoltserar med kärnförtjänster inklusive stort kolonnfritt utrymme, utmärkt seismisk prestanda och effektivt tredimensionellt utrymmesutnyttjande. Det används allmänt i civila konstruktioner som kontorsbyggnader i flera våningar och höghus, hotell, lägenheter,sjukhus, skoloroch kommersiella komplex, såväl som industriverkstäder i flera våningar.

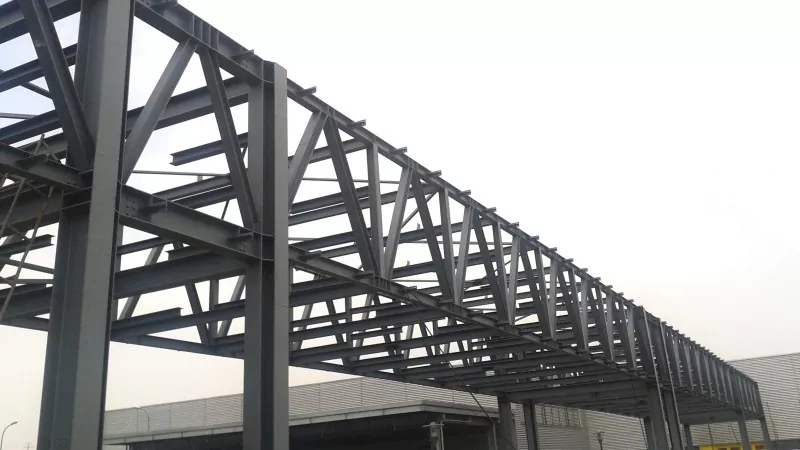

Fackverkskonstruktion av stål

Det är en gitterstruktur som bildas av en serie delar som är sammankopplade genom svetsning eller bultar vid fogar, som utgör komponenter med stor sektion sammansatta av individuella stänger. Dess centrala fördelar inkluderar stor spännkapacitet, stor flexibilitet i arkitektonisk formning och bekväm layout för mekaniska rörledningar. Det är främst använt för taksystem av långa byggnader som t.exflygplatsterminaler, höghastighetsjärnvägsstationerochutställningscenter. Dessutom används det ofta i broar, offshore-plattformar, tv-torn och andra områden.

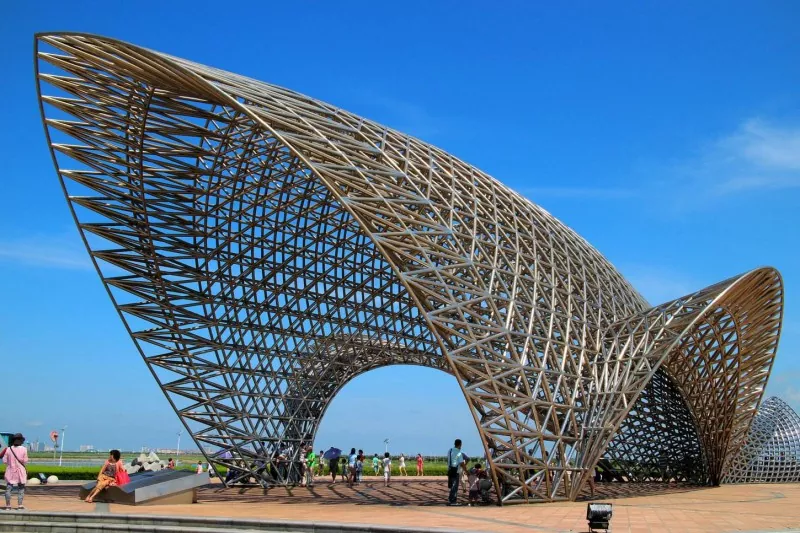

Rymdnätstruktur

Det är en rumslig stångsystemstruktur som är sammansatt av ett flertal delar arrangerade i regelbundna mönster och anslutna vid leder, som tillhör ett mycket statiskt obestämt rumsligt strukturellt system. Den har enastående fördelar inklusive lätt egenvikt, hög styvhet, gynnsam seismisk prestanda, stort pelarfritt spann och bekväm fabriksprefabricering. Den används främst för taksystem på stora offentliga byggnader, som t.exgymnastiksalar, utställningshallar, stationer, flygplatsterminaler och auditorier.

Dessa fyra strukturella system har det bredaste tillämpningsomfånget och den största marknadsandelen, vilket gör dem till de centrala alternativen i branschen. Portalramar utmärker sig för kostnadseffektivitet och är lämpliga för industribyggnader med medelstora och små spann; ramkonstruktioner dominerar området för höga civila byggnader med sin överlägsna flexibilitet och seismiska prestanda; stålfackverk och rymdgaller är de optimala valen för offentliga byggnader med långa spann på grund av sin utmärkta spännkapacitet.

Vi kommer att fortsätta att introducera andra klassiska vanliga strukturella former, inklusive gallrade skalstrukturer, upphängningsstrukturer och balksträngstrukturer i nästa nummer. Håll ögonen öppna. För mer professionell teknisk information om stålkonstruktioner, fortsätt att följaEHSS, eller kontakta vårt tekniska team för skräddarsydda konsulttjänster. Med 21 års djupgående erfarenhet inom stålkonstruktionsindustrin är EHSS specialiserat på tillverkning och installation av stålkonstruktionskomponenter, och vi kommer att skydda dina projekt med vår professionella expertis.
